H110 霍尔传感器
产品叙述
功能：
H110霍尔传感器正面感应到南极(S)磁场时，输出会由高电位转变为低电位，当南极(S)磁场拿掉或感应到北极(N)磁场时输出会自动转变为高电位。此一功能可以应用于磁性开关、计数器、极限感应、定位感应、转速测量。
内建电源接反保护电路与稳压器，工作电压范围从2.4V到26V，最大输出电流为20mA，且内建温度补偿电路可以补偿因温度变化而飘移的问题，工作温度范围从-25℃到80℃。
特点：
工作频率可达10kHz。
不受恶劣环境影响。
使用寿命长达200亿次操作。
可指定电线长度与Connector型式。
特点用途：
定位、极限、角度感应。
转速、速度、流速测量。
自动化设备。
电气特性：
( T＝+25℃, Vcc＝2.4V to 26V )
| Characteristic | Symbol | Test Condition | min | Typ | Max | Unit |
|---|---|---|---|---|---|---|
| Supply Voltage | Vcc | ─ | 2.4 | ─ | 26 | V |
| Output Saturation Voltage | Vout (sat) | Vcc＝12V, Ic＝10mA, B＞Bop | ─ | 0.2 | 0.6 | V |
| Output Leakage Current | Leakage | Vcc＝12V, B＜Bop | ─ | ＜0.1 | 10 | uA |
| Supply Current | Supply | Vcc＝12V, Output Open | ─ | 2.0 | 5 | mA |
| Output Rise Time | Tr | Vcc＝12V, RL＝2KΩ, CL＝20pf | ─ | 1.0 | 10 | μs |
| Output Falling Time | Tf | Vcc＝12V, RL＝2KΩ, CL＝20pf | ─ | 0.3 | 1.5 | μs |
磁场灵敏度：
| Characteristic | Symbol | min | Typ | Max | Unit |
|---|---|---|---|---|---|
| 工作点 | Bop | ─ | ─ | +80 | Gauss |
| 释放点 | Brp | +10 | ─ | ─ | Gauss |
| 磁滞窗口 | Bhys | ─ | 10 | 30 | Gauss |

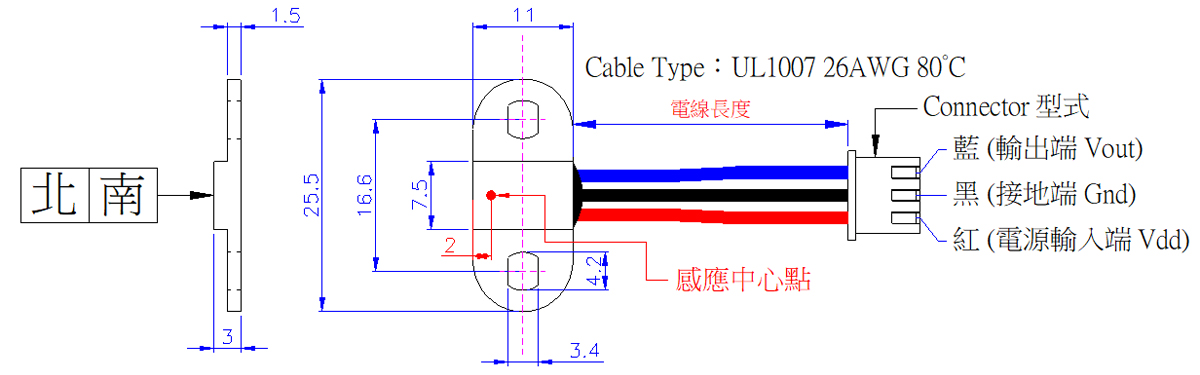

| 外观尺寸图 单位mm |
|---|
 |

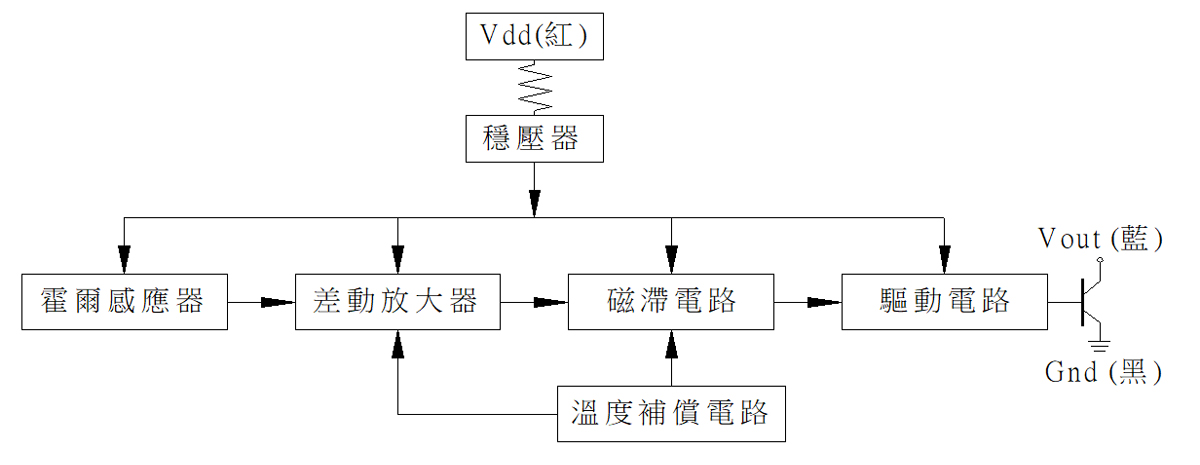

| 功能方块图 |
|---|
 |
