R120 圓管式磁簧開關傳感器
產品敘述
功能：
R120是小型圓柱型磁簧開關傳感器，採用OKI Sensor Device Corporation製造的ORD324 Reed Switch為常開型觸點開關，適用於定位/極限感應、轉速/速度/流速測量。

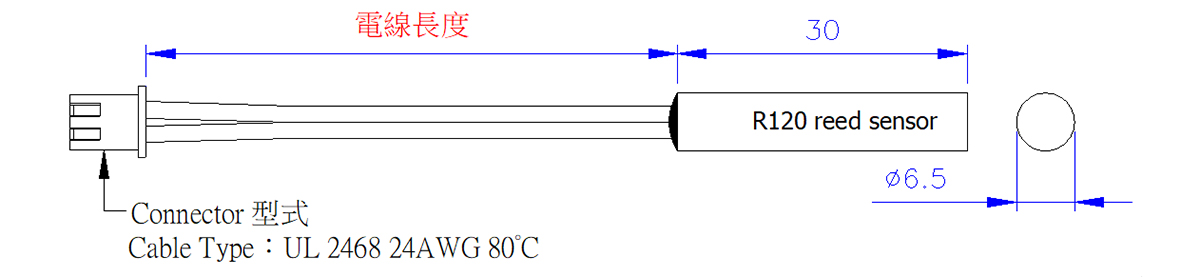

| 外觀尺寸圖 單位mm |
|---|
 |
電氣特性：
ORD324 Reed Switch數據為OKI原廠規格
| 開關型式 | 常開型 | |
|---|---|---|
| 吸合值 | 10~40 | AT |
| 斷開值 | 4 min | AT |
| 觸點電阻 | 100 max | MΩ |
| 擊穿電壓 | 250 min | DCV |
| 絕緣電阻 | 1010 min | Ω |
| 靜電電容 | 0.3 max | pF |
| 觸點額定功率 | 10 | VA |
| 最大開關電壓 | DC200/AC150 | V |
| 最大開關電流 | DC0.5 | A |
| 最大極限電流 | 1.0 | A |
| 啟動時間 | 0.4 max | ms |
| 跳動時間 | 0.3 max | ms |
| 釋放時間 | 0.05 max | ms |
| 諧振頻率 | 5000±400 | Hz |
| 最大工作頻率 | 500 | Hz |
| 耐沖擊 | 100G / 6ms | m/s2 |
| 耐振動 | 50G (10~2000Hz) | m/s2 |
| 壽命 | 1x108 | 5Vdc-1mA Resistance load |
