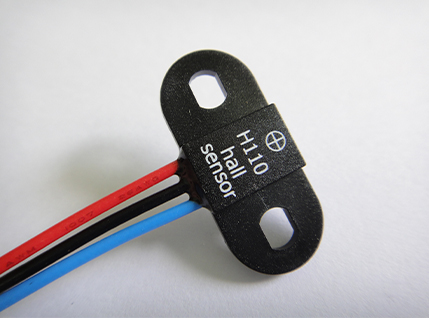

H110ホール効果センサー
説明
特徴：
動作電圧範囲は2.4V～26Vで、逆電圧保護機能を備えています。
動作温度範囲は-25℃～80℃です。
磁南極付近ではON（低）、磁場がない場合または磁北極付近ではOFF（高）となる。
温度補償型電圧レギュレータ、差動アンプ、ヒステリシスコントローラ、および最大20mAの電流負荷をシンクできるオープンコレクタ出力ドライバを内蔵しています。
利点：
高速スイッチング速度10kHz
過酷な環境の影響を受けない
長寿命；最大200億回の操作が可能
お客様によるケーブルの長さとコネクタタイプの選択
用途：
位置、制限、角度の検出
回転数、速度、流量の測定
電気的特性：
(T＝+25℃、Vcc＝2.4V～26V)
| 特性 | シンボル | 試験条件 | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|---|---|
| 供給電圧 | Vcc | ─ | 2.4 | ─ | 26 | V |
| 出力飽和電圧 | ヴォウト（土） | Vcc＝12V、Ic＝10mA、B＞Bop | ─ | 0.2 | 0.6 | V |
| 出力漏れ電流 | 漏れ | Vcc＝12V、B＜Bop | ─ | ＜0.1 | 10 | uA |
| 供給電流 | 供給 | Vcc＝12V、出力オープン | ─ | 2.0 | 5 | mA |
| 出力立ち上がり時間 | Tr | Vcc＝12V、RL＝2kΩ、CL＝20pF | ─ | 1.0 | 10 | マイクロ秒 |
| 出力立ち下がり時間 | タフ | Vcc＝12V、RL＝2kΩ、CL＝20pF | ─ | 0.3 | 1.5 | マイクロ秒 |
磁気特性：
| 特性 | シンボル | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|---|
| 動作点 | バップ | ─ | ─ | +80 | ガウス |
| リリースポイント | ブルプ | +10 | ─ | ─ | ガウス |
| ヒステリシスウィンドウ | ビュス | ─ | 10 | 30 | ガウス |
| 寸法単位：mm |
|---|
 |
| ブロック図 |
|---|
 |
