產品敘述

功能：

H110霍爾傳感器正面感應到南極(S)磁場時，輸出會由高電位轉變為低電位，當南極(S)磁場拿掉或感應到北極(N)磁場時輸出會自動轉變為高電位。此一功能可以應用於磁性開關、計數器、極限感應、定位感應、轉速測量。

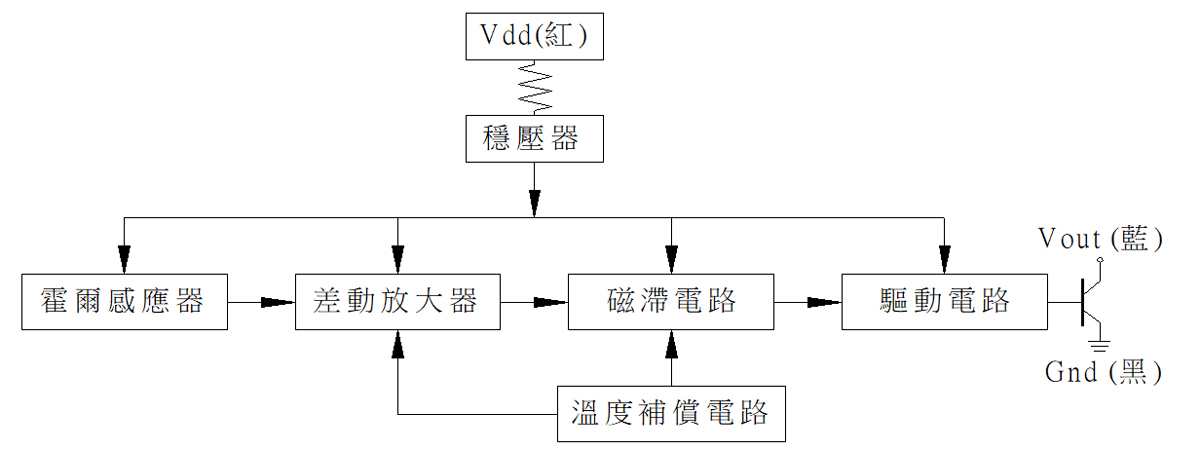

內建電源接反保護電路與穩壓器，工作電壓範圍從2.4V到26V，最大輸出電流為20mA，且內建溫度補償電路可以補償因溫度變化而飄移的問題，工作溫度範圍從-25℃到80℃。

特點：

工作頻率可達10kHz。
不受惡劣環境影響。
使用壽命長達200億次操作。

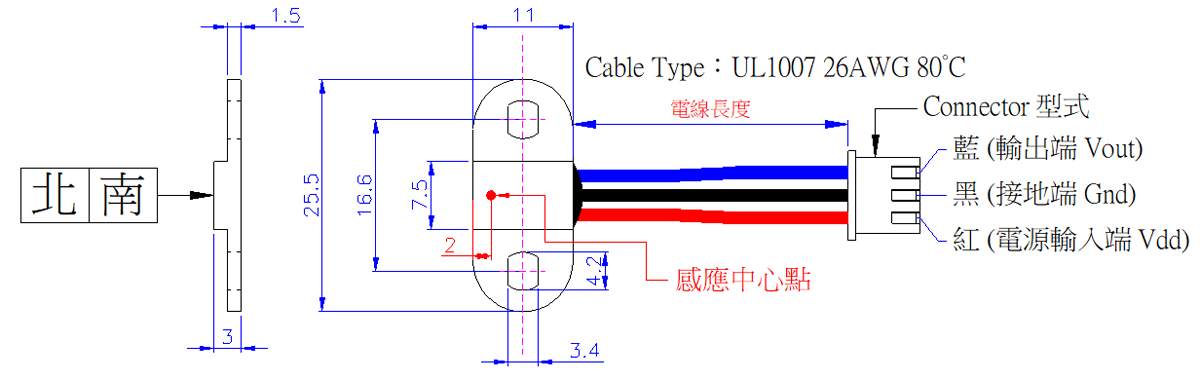

可指定電線長度與Connector型式。

特點用途：

定位、極限、角度感應。
轉速、速度、流速測量。
自動化設備。

電氣特性：

( T＝+25℃, Vcc＝2.4V to 26V )

Characteristic	Symbol	Test Condition	Min	Typ	Max	Unit
Supply Voltage	Vcc	─	2.4	─	26	V
Output Saturation Voltage	Vout (sat)	Vcc＝12V, Ic＝10mA, B＞Bop	─	0.2	0.6	V
Output Leakage Current	Leakage	Vcc＝12V, B＜Bop	─	＜0.1	10	uA
Supply Current	Supply	Vcc＝12V, Output Open	─	2.0	5	mA
Output Rise Time	Tr	Vcc＝12V, RL＝2KΩ, CL＝20pf	─	1.0	10	μs
Output Falling Time	Tf	Vcc＝12V, RL＝2KΩ, CL＝20pf	─	0.3	1.5	μs
