功能：
R120是小型圓柱型磁簧開關傳感器採用OKI Sensor Device Corporation製造的ORD324 Reed Switch為常開型觸點開關，適用於定位/極限感應、轉速/速度/流速測量。

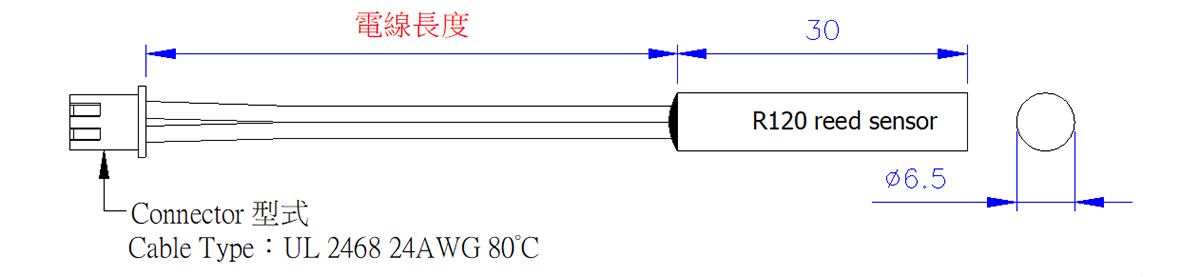

| 外觀尺寸圖 單位mm |
 |
電氣特性：
ORD324 Reed Switch數據為OKI原廠規格
| 開關型式 |
常開型 |
| 吸合值 |
10~40 |
AT |
| 斷開值 |
4 min |
AT |
| 觸點電阻 |
100 max |
MΩ |
| 擊穿電壓 |
250 min |
DCV |
| 絕緣電阻 |
1010 min |
Ω |
| 靜電電容 |
0.3 max |
pF |
| 觸點額定功率 |
10 |
VA |
| 最大開關電壓 |
DC200/AC150 |
V |
| 最大開關電流 |
DC0.5 |
A |
| 最大極限電流 |
1.0 |
A |
| 啟動時間 |
0.4 max |
ms |
| 跳動時間 |
0.3 max |
ms |
| 釋放時間 |
0.05 max |
ms |
| 諧振頻率 |
5000±400 |
Hz |
| 最大工作頻率 |
500 |
Hz |
| 耐沖擊 |
100G / 6ms |
m/s2 |
| 耐振動 |
50G (10~2000Hz) |
m/s2 |
| 壽命 |
1x108 |
5Vdc-1mA
Resistance load |
